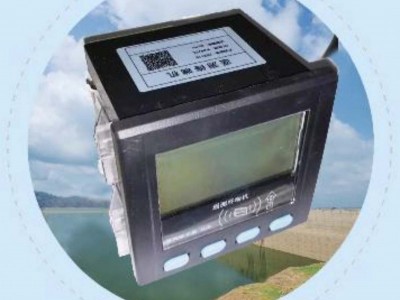

點擊圖片查看原圖一、產品概述及相關功能、特點
遙測終端機集傳統水文遙測終端機功能與 2.5G/3G/4G 傳輸功能于一體，實現水文/水資源等數據的采集、存儲、顯示、控制、 報警及傳輸等綜合功能。 該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、 RS232、RS485、模擬量輸入、開關量輸入和開關量 輸出接口，可滿足各種不同水文/水資源及其它應用需求。 該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、 水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。
1.1、產品遵循標準
SL180-2015 水文遙測終端機
SL426-2008 水資源監控設備基本技術條件u
u SL61-2003 水文自動測報系統技術規范
u SZY203-2012 水資源監測設備技術要求
u SZY205-2012 水資源監測設備質量檢驗
1.2、產品符合規約
u SL651-2014 《水文監測數據通信規約》
u SZY206-2016 《水資源監測數據傳輸規約》
1.3、產品主要功能特點
? 專門為工業無線遠程數據傳輸應用開發的一款基于移動GPRS網絡通信終端、主要針對氣象、環保、水利、交通等行業部門的工業應用；
? 超低功耗設計，休眠情況下整機電流<10mA；
? 用戶可以根據情況自行選配GPRS模塊或CDMA模塊，方便集成不同的運營商網絡；
? 內外看門狗技術，確保系統不死機；
? 支持Modbus協議，可以抄讀智能水表、水位計、流量計等多種儀表；
? 支持透傳模式，方便上位機實時抄表；
? 支持數據超限報警機制，數據超過閾值時可以通過短信或GPRS加報；
? 支持電壓檢測，可以隨時了解終端當前電池電壓；
? 精確的實時時鐘并自帶后備電池，同時支持遠程校時；
? 內部已集成《水文監測通信規約》，其余協議可根據用戶需求定制；
? 支持軟件遠程升級；
? 支持雙頻GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、衛星通信；
? 內嵌TCP/IP協議棧，通過移動G網進入公共互聯網，終端無需主機即可通信，更加方便地集成到您的系統中；
? 支持靜態固定IP，任何地點的任何一臺接入公共互聯網的具有固定IP或者動態域名的計算機經過授權，均可接收本設備發送的數據；
? 可以同時向1～4個靜態固定IP發送數據；
? 支持主備數據傳輸通道，GPRS通信為主數據通道，短信息和衛星通信為輔助備用數據通道；
? RTU配合雨量計、水位計等測量傳感器組成水文信息觀測站，采集的水文數據通過移動GPRS通信網實現信息傳輸。其性能符合國家無線電管理規定和技術標準，以及國家水文測報遙測裝置相關標準要求；
? RTU自帶數據記錄功能，通過設置或者編程可以實現定時、定量記錄存儲。記錄數據掉電不丟失。記錄數據可以現場或遠程讀取；
? RTU定時連接發送數據模式，不需要實時在線，每月累計流量小，費用低；
? 設備按照低功耗設計，蓄電池供電，小型太陽能板充電，適合野外無電源供應的環境使用；
? 采用先進電源技術，供電電源適應范圍寬，設備穩定可靠，可安裝于室內或室外環境；
? RTU帶有2路電源輸出，可為傳感設備提供工作電源；
? 優化電磁兼容設計，適合電磁環境惡劣和要求較高的應用需求；
? 體積小，重量輕，美觀堅固，適合嵌入式應用。
1.5、產品穩定特性
? 采用高性能工業級無線模塊；
? 采用高性能工業級 32 位通信處理器；
? 寬電源輸入（DC 5~36V）；
? WDT 看門狗設計，保證系統穩定；
? RS232/RS485 接口內置 15KV ESD 保護；
? SIM/UIM 卡接口內置 15KV ESD 保護；
? 電源接口內置反相保護和過壓保護；
? 天線接口防雷保護（可選）。
二、產品規格
2.1、無線參數
項 目 | 內 容 |
無線模塊 | 工業級無線模塊 |
標準及頻段 | 支持 EGSM900/GSM1800MHz 雙頻，可選 GSM850/900/1800/1900MHz 四頻 支持 GSM phase 2/2+ |
發射功率 | GSSMSM850/900：<33dBm GSM1800/1900：<30dBm |
接收靈敏度 | <-107dBm |
2.2、硬件系統
項 目 | 內 容 |
CPU | 工業級 32 位通信處理器 |
數據存儲 Flash | 8MB |
2.3、接口類型
項 目 | 內 容 |
串口 | 1 個 RS232 和 3 個 RS485 接口，內置 15KV ESD 保護： |
指示燈 | 具有系統和網絡指示燈 |
天線接口 | 標準 SMA 陰頭天線接口，特性阻抗 50 歐 |
SIM卡接口 | 支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護，標準sim卡或者焊接式物聯卡 |
LCD 屏 | 128*64 點陣液晶顯示屏 |
鍵盤 | 標準 3*4 鍵盤 |
應用接口 | 6路開關量輸入，可配置成脈沖輸入。 |
4路模擬量輸入接口（支持 4-20mA 電流信號輸入，或者 0-5V 電壓信號輸入） | |
2 路繼電器輸出接口 （240VAC 7A） | |
2 路受控輸出電源（輸出電壓值與設備供電電壓相同，默認 12V） | |
3路RS485接口，1路RS232接口，1路藍牙接口 |
2.4、供電
項 目 | 內 容 |
標準電源 | DC 12V/1.5A |
供電范圍 | DC 5~36V |
待機電流 | <5mA (12V) |
工作電流 | <50mA (12V) |
2.5、物理特性
項 目 | 內 容 |
外殼 | 金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用 |
外形尺寸 | 237×139×30mm。(長 x 寬 x 高，不包括天線和安裝件) |
重量 | 重量小于250g（主機） |
2.6、其它參數
項 目 | 內 容 |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |
三、操作說明
3.1、基本參數配置
按“OK”鍵進入
1. 基本參數設置
2. 采樣接口設置
3. 測試模式
4. 退出
