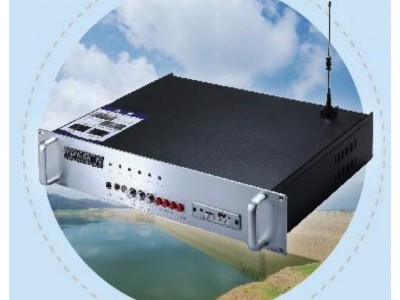

點擊圖片查看原圖主要由室外采集器和入戶報警器兩部分組成，采集器和報警器以LoRa無線通信方式進行通信連接，通過水位傳感器采集水位信息，再通過無線射頻數據傳輸功能來將水位信息傳達到室內的入戶報警器，當采集器監測到超閾值水位自動觸發報警器啟動語音（聲、光）報警。具有藍色、橙色、紅色三個預警級別，并會及時將預警信息上傳到數據平臺和授權手機。
表1-1 報警級別釋義
報警級別 | 報警信號 | 報警指示線 | 釋義 | 對應行動 |
三級 | 藍色 | 警戒線 | 注意安全 | 河水上漲，立即離開河道 |
二級 | 橙色 | 準備轉移性 | 準備轉移 | 河水可能到達成災水位，做好轉移準備 |
一級 | 紅色 | 立即轉移線 | 立即轉移 | 河水到達成災水位，應立即轉移避險 |
1.3功能特點
l水位報警：水位越限，立即上報告警信息，并將警報發送至室內預警終端。
l聲光報警：水位超限時，站點立即進行聲光報警，提示附近人員撤離。
短信預警：收到預警短信后會將警報發送至室內預警終端。
手動報警：可通過平臺或手機短信發布報警信息。
l通信功能：支持 GPRS 傳輸水位、雨量實時數據，與預警終端無線自組網通信。
l實時監測：實時采集水位和設備運行狀態信息。
l信息傳輸：將采集到信息通過 GPRS 或短信傳輸到監控中心。
l存儲功能：此產品循環存儲監測數據，掉電不丟失。
l無線報警距離：2000米
l數據召測：具有GPRS召測系統數據
l權限號碼：10個授權號碼
l具備平安報設置功能，可以設置平安報開啟、關閉狀態
l具備異常報設置功能，當前水位狀態、系統電壓、信號強度、GPRS狀態、系統異常狀態監測開啟上報或關閉上報
1.4 功能介紹
1、GPRS聯網功能，數據自動上傳。
2、定時報
可按照每隔1、2、3、4、6、8、12、24小時上傳數據，包含當前降水量、降水量累計值、瞬時河道水位、電源電壓。定時間隔可以通過本地或遠程設置。
3、小時報
每隔1小時上傳數據，包含1小時內每5分鐘雨量（12組）、降水量累計值、1小時內每5分鐘水位值（12組）、電源電壓。
4、水位采集
每5分鐘采集一次。
水位預警有三個級別，黃色預警值、橙色預警值、紅色預警值。終端給平臺上傳的值為4種：0m——正常水位；0.01m—— 三級黃色預警；0.02m—— 二級橙色預警；0.03m—— 一級紅色預警。
通過定時報和小時報上傳水位數據。
每隔1小時對入戶終端下發當前水位值（默認連發3遍）。
5、水位自動預警
當水位達到預警值，連續判斷持續5秒。則向平臺上報水位加報（只發一次），同時向入戶終端下發水位預警值（連發3遍）。當水位變化（恢復正常或升到更高級別），再次加報，同時向入戶終端下發水位值。
如果設置了預警責任人電話號碼，當雨量預警時，會給責任人手機發送預警短信提示。預警責任人號碼可通過本地或遠程進行設置。
6、手動預警發布
平臺預警發布——通過平臺發布水位的三級預警信息。
手機短信發布——通過手機發送水位的三級預警信息。
7、配置參數
可通過本地串口、平臺軟件和手機短信配置參數。
1.5系統預警機制
（1）數據處理機制
·當室外集器判斷水位超過某個閾值后，發送報警信息給對應的報警站，并將此報警信息通過4G全網通傳輸給平臺。
·報警信息通過網絡通路，穩定可靠的傳遞給對應的報警站。
·室外采集器檢測到水位信息后及時啟動本地聲光語音報警，同時將報警信息發送給室內報警器。
·運行過程中，平臺可以對設備進行自檢，來確定設備當前的運行狀況是否良好。
（2）協議上報機制
遵循《水文監測數據通信規約》 （SL651-2014）的要求。
1.6支架要求
l 高度不小于2.5m：
l 采用圓形或方形防腐防銹金屬材料；
l 支架及螺栓等零部件應采用防腐防銹材料進行表面防護：
l 支架上應鑲嵌或噴涂分辨力為5cm的觀測水尺，并噴涂預警指標線名稱和對應數值，預警指標線宜采用藍、橙、紅顏色。
