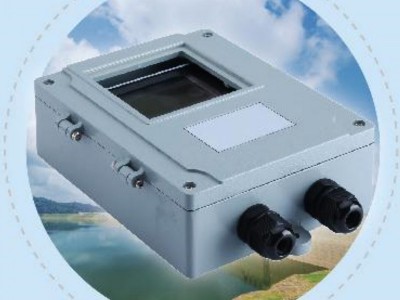

點擊圖片查看原圖用于測流水流量逬入支渠的一種高精度流量計。通過對瞬時流量和總流量的記錄，提供精準的用水記錄。能夠讓用戶控制和查看配水口的瞬時流量和當前輸水流量以及灌季總流量。
方便用戶遠程查看與調度。它集成了流量傳感器、顯示表、軟件系統、太陽能動力和通訊系統。極大地保證了流量的精準計量。
系統構成，主體結構：包含了1-8對傳超聲波傳感器，超聲波液位計，測量流量單元，安裝支架，結合太陽能供電、控制、通訊、視頻/圖片采集等模塊進行本地、遠程監控，灌區信息化解決方案的基礎。
l支持太陽能供電，和市電供電。支持無線、有線遙控，實現灌區渠道通信靈活組網方案
l支持無線圖片、視頻監控，解決渠道、閘門現場遠程視頻監控的問題
l支持多種控制模式，解決精確控水的問題
l提供控制接口，可以實現與自動化控制閘門聯動控制
所謂“自動化控制閘門”指傳統閘門的自動化改造，將手搖控制改造為自動化、信息化遠程控制閘門。因此，可實現遠程可控、遠程可檢測，方便系統化管理。
電氣性能參數：
1、供電方式：AC220或者AC380V 或者太陽能供電
2、工作環境：工作溫度:-40~65℃
3、故障告警：低電壓告警、水位計越限告警、水位計故障告警、泥位測量、傳感器故障。
4、流量計測量狀態：信號強度、質量、測量水位、率定數據、泥沙沉淀補償
5、整機結構：采用高集成模式，便于維護，測量單位防護等級IP68
6、遠程操作：手機APP遠程控制、WEB遠程控制、現地顯示。
7、測控精度：,水位測量精度±2mm，流量計量精度2%。
8、保護功能：涉水部分采用304不銹鋼，不易破壞，結構堅固防止凍土凍脹力擠壓破壞。
9、通信方式：支持全網通無線通信、有線光纖通信、局域網通信三種通信方式。
10、通信協議：標準MODBUS協議。
計量方式：時差法多聲道超聲波明渠流量計，聲波頻率1000KHZ，1-28聲道選擇。
流量計算的過程在數據采集器中實現，在數據采集器從流量計獲取各個測量單元的流速數據以及實時水位數據，存儲在內存中。通過率定將K-h系數表輸入或導入到在數據采集器中。在數據采集器可以根據獲取的實時水位值，在率定系數表中找出適合當前水位的率定系數K，代入到公式中計算當前流量Q。
率定系數表可通過率定軟件直接輸入到測量系統中。
4.7 售后運行服務
1、定期流量率定、系統定期運行維護，
2、定期遠程儀表狀態查驗
3、現場服務及時響應。
流量計算的過程在數據采集器中實現，在數據采集器從流量計獲取各個測量單元的流速數據以及實時水位數據，存儲在內存中。通過率定將K-h系數表輸入或導入到在數據采集器中。在數據采集器可以根據獲取的實時水位值，在率定系數表中找出適合當前水位的率定系數K，代入到公式中計算當前流量Q。
率定系數表可通過率定軟件直接輸入到測量系統中。
4.7售后運行服務
1、定期流量率定、系統定期運行維護，
2、定期遠程儀表狀態查驗
3、現場服務及時響應。
