目前，市場上均為單一3D打印塑木耗材，不僅難以實現(xiàn)打印制品類似木頭質(zhì)感的外觀，同時也難以滿足客戶對不同種類木質(zhì)的要求，且多有炭化點出現(xiàn)。例如，現(xiàn)有技術(shù)CN 103665905 A公開了一種木質(zhì)3D打印耗材，其組分及質(zhì)量百分含量為：木粉60％?90％、ABS塑膠3％?15％、PLA 4％?15％、PHA 2％?10％、PP 1％?2％和相容劑1％?2％。該木質(zhì)3D打印耗材不僅顏色單一，難以體現(xiàn)個性風格，而且在打印過程中對3D打印機的溫度、速度、齒輪、噴頭要求非常嚴格，打印控制穩(wěn)定性要求非常精細，只適合高端的3D打印機，對于普通3D打印機在打印過程中易糊化，產(chǎn)生炭化點，還易堵噴頭。因此，亟待開發(fā)一種既可以實現(xiàn)打印制品多種木頭質(zhì)感，又有眾多可供選擇的顏色的具有良好的流動性、耐熱性及可塑性強，不糊化，不龜裂，不膨脹，不變形，在打印過程中不糊化，不堵噴頭的3D打印彩色塑木耗材，來拓展3D打印耗材的應(yīng)用領(lǐng)域。
新發(fā)明的目的是為了克服現(xiàn)有技術(shù)存在的3D打印耗材的品種單一，且打印過程易堵噴頭、易糊化等缺陷，提供一種3D打印彩色塑木耗材組合物及其制備方法與應(yīng)用。為了實現(xiàn)上述目的，一方面提供一種3D打印彩色塑木耗材組合物，組合物含有基礎(chǔ)樹脂、木粉、色母粒、粘性樹脂、抗氧劑，基礎(chǔ)樹脂的含量為80?100重量份，木粉的含量為1?20重量份，色母粒的含量為0.001?0.005重量份，粘性樹脂的含量為0.5?10重量份，抗氧劑的含量為0.05?0.8重量份，其中，基礎(chǔ)樹脂的熔體流動速率為2?10g/10min，木粉的平均粒徑為40?120目，粘性樹脂的邵氏硬度為35D?70D。并提供一種3D打印彩色塑木耗材組合物的制備方法，該方法包括：將3D打印彩色塑木耗材組合物的各組分依次進行混合、造粒、冷卻和成型。

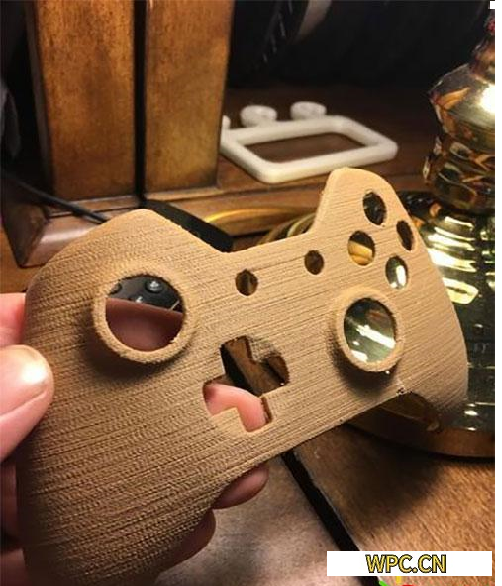

另外，提供根據(jù)上述方法制備得到的3D打印彩色塑木耗材組合物和3D打印彩色塑木耗材組合物，其制備的3D打印彩色塑木耗材組合物在熔融燒結(jié)法3D打印中的應(yīng)用。與現(xiàn)有技術(shù)相比，利用木質(zhì)粉可以使得3D打印彩色塑木耗材組合物獲得良好的耐熱性，并與抗氧化劑的協(xié)同作用使得在打印過程中不糊化，使得打印制品無炭化點；利用木質(zhì)粉還可以使得3D打印彩色塑木耗材組合物獲得良好的分散性，在打印過程中不堵噴頭；以及利用木質(zhì)粉與色母粒按不同比例配合可以獲得顏色更具真實感、以及眾多可供選擇的顏色的3D打印彩色塑木耗材組合物，從而可實現(xiàn)打印制品的個性化造型，再加之基礎(chǔ)樹脂與粘性樹脂的搭配可使得3D打印彩色塑木耗材組合物可塑性強，不龜裂，不膨脹，不變形，從而可確保打印制品具有木頭質(zhì)感、表面光滑，且質(zhì)堅、量輕，可用于家具產(chǎn)品的打印，開拓了3D打印彩色塑木耗材組合物在3D打印技術(shù)中新的應(yīng)用領(lǐng)域。
