目前，市場(chǎng)上均為單一3D打印木塑耗材，不僅難以實(shí)現(xiàn)打印制品類似木頭質(zhì)感的外觀，同時(shí)也難以滿足客戶對(duì)不同種類木質(zhì)的要求，且多有炭化點(diǎn)出現(xiàn)。例如，現(xiàn)有技術(shù)CN 103665905A公開(kāi)了一種木質(zhì)3D打印耗材，其組分及質(zhì)量百分含量為：木粉60％?90％、ABS塑膠3％?15％、PLA4％?15％、PHA2％?10％、PP1％?2％和相容劑1％?2％。該木質(zhì)3D打印耗材不僅顏色單一，難以體現(xiàn)個(gè)性風(fēng)格，而且在打印過(guò)程中對(duì)3D打印機(jī)的溫度、速度、齒輪、噴頭要求非常嚴(yán)格，打印控制穩(wěn)定性要求非常精細(xì)，只適合高端的3D打印機(jī)，對(duì)于普通3D打印機(jī)在打印過(guò)程中易糊化，產(chǎn)生炭化點(diǎn)，還易堵噴頭。因此，亟待開(kāi)發(fā)一種既可以實(shí)現(xiàn)打印制品多種木頭質(zhì)感，又有眾多可供選擇的顏色的具有良好的流動(dòng)性、耐熱性及可塑性強(qiáng)，不糊化，不龜裂，不膨脹，不變形，在打印過(guò)程中不糊化，不堵噴頭的3D打印彩色木塑耗材，來(lái)拓展3D打印耗材的應(yīng)用領(lǐng)域。

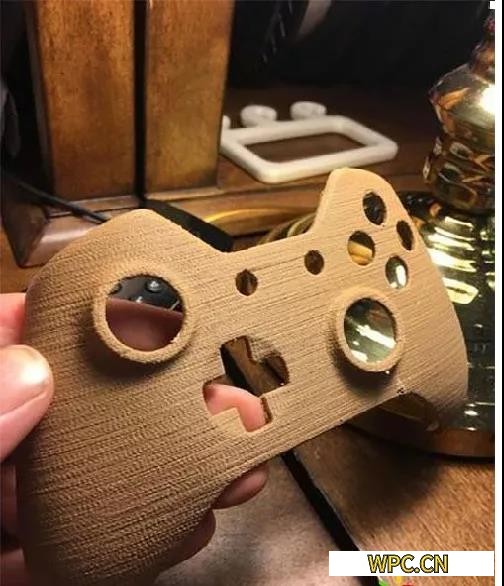

新發(fā)明的目的是為了克服現(xiàn)有技術(shù)存在的3D打印耗材的品種單一，且打印過(guò)程易堵噴頭、易糊化等缺陷，提供一種3D打印彩色木塑耗材組合物及其制備方法與應(yīng)用。為了實(shí)現(xiàn)上述目的，一方面提供一種3D打印彩色木塑耗材組合物，組合物含有基礎(chǔ)樹脂、木粉、色母粒、粘性樹脂、抗氧劑，基礎(chǔ)樹脂的含量為80?100重量份，木粉的含量為1?20重量份，色母粒的含量為0.001?0.005重量份，粘性樹脂的含量為0.5?10重量份，抗氧劑的含量為0.05?0.8重量份，其中，基礎(chǔ)樹脂的熔體流動(dòng)速率為2?10g/10min，木粉的平均粒徑為40?120目，粘性樹脂的邵氏硬度為35D?70D。并提供一種3D打印彩色木塑耗材組合物的制備方法，該方法包括：將3D打印彩色木塑耗材組合物的各組分依次進(jìn)行混合、造粒、冷卻和成型。另外，提供根據(jù)上述方法制備得到的3D打印彩色木塑耗材組合物和3D打印彩色木塑耗材組合物，其制備的3D打印彩色木塑耗材組合物在熔融燒結(jié)法3D打印中的應(yīng)用。
來(lái)源：CN 110240790 A
